Sanierungsbedarfszahl

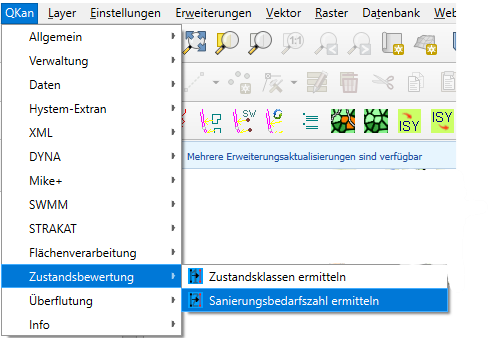

Um dieses Plugin zu nutzen sollte vorher eine Zustandsklassifizierung mit Hilfe des Plugins Zustandsklassen vorgenommen werden. Des Weiteren müssen weitere Angaben in QGIS ergänzt werden. Diese sind unter anderem Informationen über das Baujahr, die hydraulische Leistungsfähigkeit und die Bodenart. Nachdem alle Angaben ergänzt wurden, kann das Plugin gestartet werden in dem in der Menüleiste in QGIS die Schaltfläche „Erweiterungen“ geklickt wird.

Daraufhin öffnet sich das in der folgenden Abbildung gezeigte Eingabefenster.

In dem Eingabefenster sind folgende Eingaben möglich:

Projektionssystem
Datenbank
Erstellungsdatum der Daten
Auswahl ob Sanierungsbedarfszahl (DWA) bzw. die Systemzahl (ISYSBAU) der Haltungen ermittelt werden soll
Auswahl ob Sanierungsbedarfszahl (DWA) bzw. die Systemzahl (ISYSBAU) der Schächte ermittelt werden soll
Auswahl ob Sanierungsbedarfszahl (DWA) bzw. die Systemzahl (ISYSBAU) der Leitungen ermittelt werden soll
Atlas Layer für Pläne erstellen
Automatisierte Planerstellung
Ausgabe einer Excel-Datei

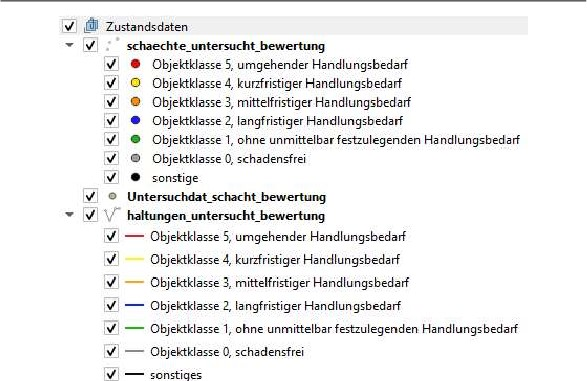

In dem Eingabefenster wird zuerst das Projektionssystem ausgewählt. Danach wird die Datenbank ausgewählt, die für die Berechnung der Sanierungsbedarfszahl beziehungsweise der Systemzahl verwendet werden soll. Daraufhin kann das Erstellungsdatum ausgewählt werden, falls verschiedene Datensätze in der Datenbank vorhanden sind. Als nächstes wird für die Schächte, Haltungen und Leitungen ausgewählt, ob die Sanierungsbedarfszahl oder die Systemzahl nach ISYBAU ermittelt werden soll. Wenn die Ermittlung der Sanierungsbedarfszahl nach DWA-M 149 durchgeführt wurde, werden die in der folgenden Abbildung gezeigten Layer für die Haltungen und Schächte dem Projekt hinzugefügt.

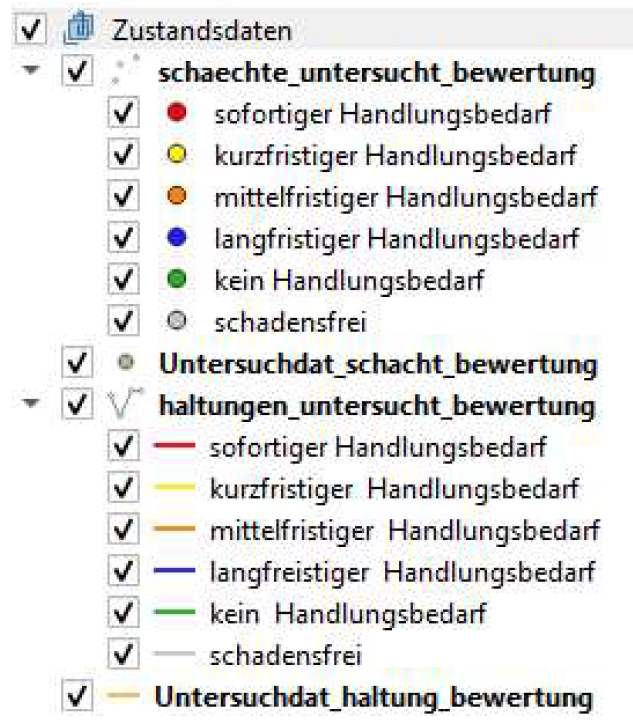

Bei der Ermittlung der Systemzahl nach ISYBAU werden die in der folgenden Abbildung gezeigten Layer für die Haltungen und Schächte dem Projekt hinzugefügt.

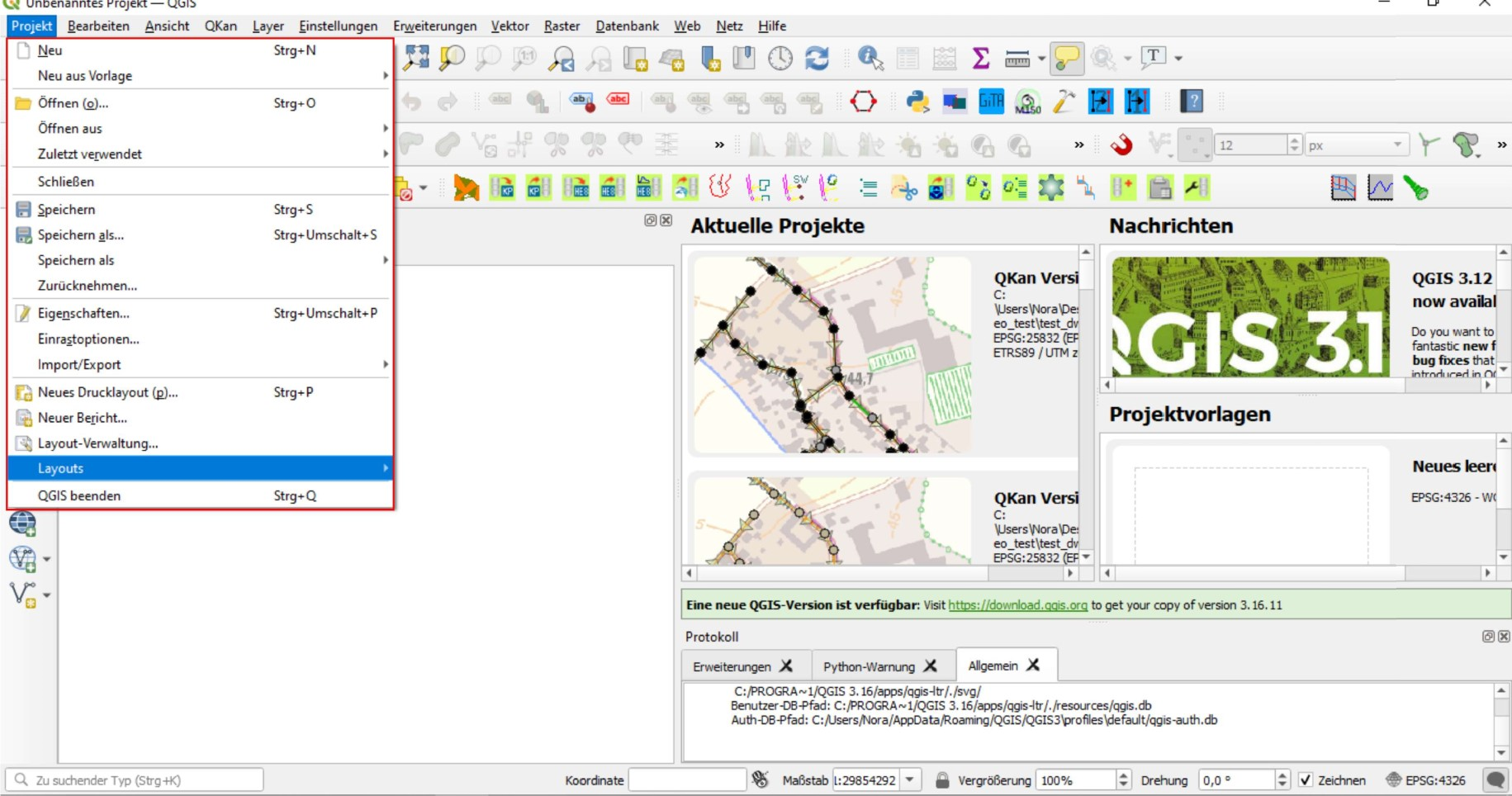

Ferner bietet das Plugin im Schritt sieben die Möglichkeit automatisiert Pläne zu erzeugen. Dafür kann der geforderte Maßstab und die Plangröße in der Eingabe ausgewählt werden. Ebenso kann ein Speicherort für die zu erstellenden Pläne ausgewählt werden. Daraufhin werden mit den im Projekt hinterlegten Layouts automatisch Pläne vom gesamten Gebiet erstellt. Die Layouts sollten im Vorhinein noch um Firmenlayouts und Planbeschreibungen ergänzt werden. Die Layouts können geändert werden, indem in der Menüleiste „Projekt“ ausgewählt wird. Daraufhin öffnet sich das in der folgenden Abbildung zu sehende Menü. Wird dort „Layouts“ ausgewählt, erscheint ein Menü mit den im Projekt hinterlegten Layouts. Wird eins dieser Layouts angeklickt, öffnet sich dieses in einem neuen Fenster und Änderungen können vorgenommen werden.

Im letzten Schritt gibt es die Möglichkeit Excel Tabellen auszugeben. Dafür muss zuerst angegeben werden, ob es sich bei den Daten in der Datenbank um DWA-M 149 oder ISYBAU Daten handelt. Bei der Excel Ausgabe kann ausgewählt werden, ob nur Schächte/Haltungen/Leitungen oder alles ausgegeben werden soll. Des Weiteren muss die Entscheidung getroffen werden, ob alle Daten in ein Excel Tabellenblatt geschrieben werden sollen oder ob für jeden Schacht/Haltung ein einzelnes Tabellenblatt erstellt werden soll. Zum Schluss kann noch der Speicherort für die Excel Tabellen gewählt werden. Im Vorhinein muss dafür einmalig das Python Modul XIsxWriter installiert werden, dafür müssen die folgenden Schritte durchgeführt werden. Zuerst muss das Programm „OSGe04W shell“ geöffnet werden. Danach müssen die Befehle „cd C:" und „python -m Pip install XIsxWriter“ dort eingegeben werden. Dadurch wird das Modul XIsxWriter installiert und mit dem Plugin Sanierungsbedarfszahl kann eine Excel Tabelle ausgegeben werden.
