Zustandsklassifizierung

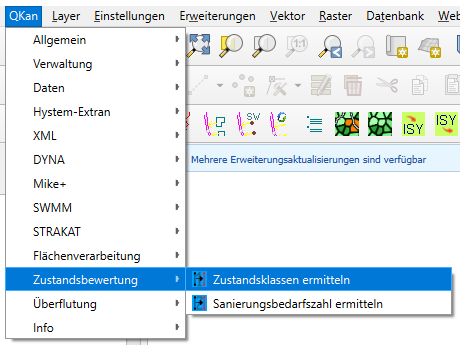

Für die Nutzung des Plugins Zustandsklassen muss zunächst mit dem Plugin QKan eine Datenbank erstellt werden. Dazu wird QKan heruntergeladen und im Plugin-Ordner von QGIS gespeichert. Anschließend können über die Funktion „Import aus ISYBAU-XML“ Stamm- und Befahrungsdaten importiert werden. Dabei entsteht eine QKan-Datenbank mit allen benötigten Informationen für das Plugin Zustandsklassen. Die Zustandsklassen können danach in QGIS über die Menüleiste unter „QKan“ → „Zustandsklassen“ ermittelt werden.

_images/zustand1.png

Daraufhin öffnet sich das im folgenden gezeigte Eingabefenster:

_images/zustand2.png
In dem Eingabefenster sind folgende Eingaben möglich:

  • Datenbank

  • Projektionssystem

  • Auswahl der Daten nach Datum

  • Auswahl ob Beschreibungstexte eingefügt werden sollen

  • Auswahl Ob Zustandsklassifizierung der Haltungen nach DWA oder ISYBAU

  • Auswahl ob Zustandsklassifizierung der Schächte nach DWA oder ISYBAU

  • Auswahl Ob Zustandsklassifizierung der Hausanschlussleitungen nach DWA oder ISYBAU

  • Einzelfallbetrachtung durch ISYBAU ergänzen

  • Neuberechnung der Zustandsklassen

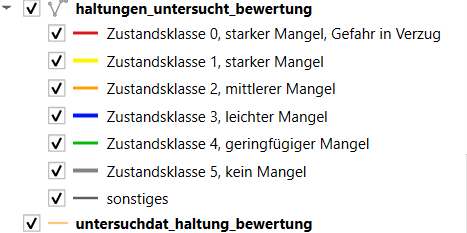

In dem Eingabefenster wird zunächst die Datenbank ausgewählt, die für die Berechnung der Zustandsklassen genutzt wird. Danach wird das Projektionssystem ausgewählt. Wenn eine Datenbank ausgewählt wurde, erscheinen je nach Auswahl des Datumstyps die Erstellungsdaten oder die Befahrungsdaten der einzelnen Datensätze. Dann kann jeweils für die Haltungen, Hausanschlussleitungen und Schächte ausgewählt werden, Ob die Zustandsklassen nach DWA-M 149 Oder nach ISYBAU ermittelt werden sollen. Mit einem Klick auf OK wird das Plugin gestartet und eine Klassifizierung vorgenommen. Nachdem das Plugin durchgelaufen ist, sind die neuen Daten in der Datenbank enthalten und neue Layer wurden dem Projekt zugefügt. Wenn die Klassifizierung nach DWA-M 149 durchgeführt wurde, werden die in der folgenden Abbildung gezeigten Layer für die Haltungen und Schächte dem Projekt hinzugefügt.

_images/zustand3.png

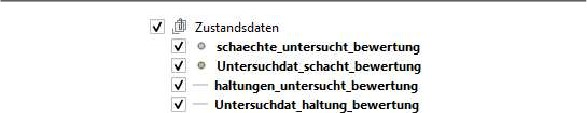

Bei einer Klassifizierung nach ISYBAU werden die in der folgenden Abbildung gezeigten Layer für die Haltungen und Schächte dem Projekt hinzugefügt.

_images/zustand4.png

Bei einer Klassifizierung nach DWA-M 149 gibt es bei einigen Schäden die Klassifizierung „Einzelfallbetrachtung“. Diese können wie nach DWA vorgesehen über die Attributtabelle händisch nach bewertet werden. Alternativ bietet das Tool „Zustandsklassen“ die Möglichkeit eine automatisierte Ergänzung der „Einzelfallbetrachtungen“ durch eine Bewertung nach ISYBAU vorzunehmen. Im Nachgang an diese Ergänzungen ist die Neuberechnung der Gesamtklassifizierung notwendig. Dies kann mit dem Punkt „Zustandsklassen der Haltungen neu berechnen nach Bewertung der Einzelfallbetrachtung“ durchgeführt werden.

Alternativ kann die Zustandsklassifizierung auch übersprungen werden und nur die Tabellen angelegt werden. Dabei werden schon vorhandene Klassifizierungen aus den Grundlagentabellen übernommen.
